■製品概要

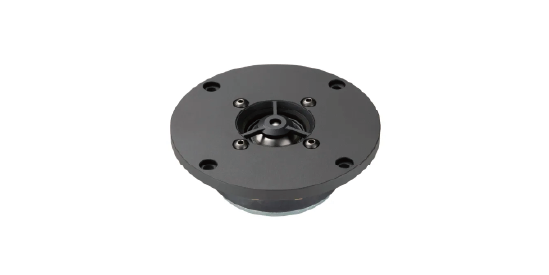

本製品は、フォステクスが誇るスピーカー技術により開発された、
リッジドーム形状で成型したチタン振動板を搭載した
ツィーターユニットです。豊富な情報量をクリアかつ緻密に描く高域で、
臨場感溢れる音像が目前に広がる高忠実再生を提供します。

■主な特長
●　新開発1インチ・リッジドームチタン振動板
チタンをリッジドーム形状で成型した新開発1インチ・ドーム振動板は、
最適化された形状のデフューザーと相まってクリアで高解像度を誇る高
域再生を実現します。
・リッジドーム形状は、ボイスコイルからドームの頂点までの距離を
一定にしないことで共振を分散。金属振動板ならではの高速レスポンス
を実現しながらカラーレーションの原因となる固有共振を分散します。
・チタン振動板とボイスコイルボビンは特性の異なる二種類の接着剤
で接合し、ボイスコイルの動きを正確に振動板に伝えています。
ボイスコイルの巻き線はショートタイプを採用し、磁気回路の磁場から
外れない設計とすることで、耐入力の向上と低歪で追従性に優れた
高精度な高域再生を実現しました。
・ボイスコイルのティンセルワイヤーには高音質と高耐久性を併せ持つ
銀メッキ銀銅合金を使用。ドーム内側のキャビティには、磁気回路の
ポールの頂部に音響特性に優れたポリエステル製の不織布を貼って
音響バランスを調整しています。

■主な仕様
●インピーダンス： 8 Ω
●再生周波数帯域： 1 k ~ 50 kHz(-10 dB)
●出力音圧レベル： 88.5 dB/1 w(m)
●定格入力： 15 W(NOM.)
●推奨クロスオーバー周波数： 2 kHz(-12 dB/Oct.)以上
●マグネット質量： 220 g
●質量： 670 g
●付属品：木ネジ×4、ワッシャー×4、パッキン×1
クイックマニュアル×1、安全上のご注意

■製品概要

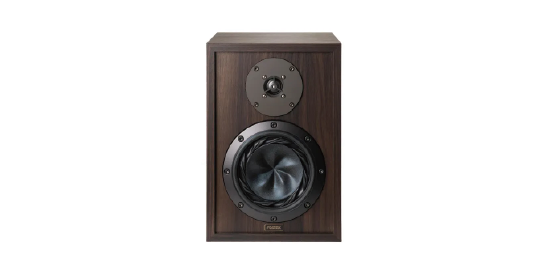

本製品は、フォステクスが長年培ってきたプロ用リファレンスモニターの
思想を継承し、新開発チタン振動板ツィーターと独自のHR振動板ウーハー
を組み合わせ、2ウェイの理想を追求して徹底チューニングしたGXシリーズ
最新モデルです。
音楽の核心まで緻密に描き臨場感溢れる音像が目前に広がる高忠実再生
により、深い感動とリスニングの悦びをお届けします。

■主な特長
●　新開発1インチ・リッジドームチタン振動板ツィーター
ツィーターは、チタンをリッジドーム形状で成型した振動板の
新開発1インチ・ドームツィーターFT36TDを搭載。最適化された形状の
デフューザーと相まってクリアで高解像度を誇るリファレンスモニター
同等の再生能力を提供します。
・リッジドーム形状は、ボイスコイルからドームの頂点までの距離を
一定にしないことで共振を分散。金属振動板ならではの高速レスポンス
を実現しながらカラーレーションの原因となる固有共振を分散します。
・チタン振動板とボイスコイルボビンは特性の異なる二種類の接着剤で接
合し、ボイスコイルの動きを正確に振動板に伝えています。ボイスコイル
の巻き線はショートタイプを採用し、磁気回路の磁場から外れない設計と
することで、耐入力の向上と低歪で追従性に優れた高精度な高域再生を
実現しました。
・ボイスコイルのティンセルワイヤーには高音質と高耐久性を併せ持つ銀
メッキ銀銅合金を使用。ドーム内側のキャビティには、磁気回路のポー
ルの頂部に音響特性に優れたポリエステル製の不織布を貼って音響バラ
ンスを調整しています。
●　フォステクスが誇る伝統のHR振動板ウーハー
ウーハーには16㎝のユニットとして定番のFW168HRを採用。
HR振動板の採用により分割振動による特定周波数のピークを分散し
固有音を排除するとともに、軽量でありながら高剛性を確保しすることで
高解像度かつスピード感のある低域再生を実現しています。
・HR振動板のHR (HP ROTATION) とは、建築構造力学の分野で
知られているHP (HYPERBOLIC PARABOLOIDAL) 形状の改善を図るために、
円周方向に回転を加えたものです。この形状は内部応力として
剪断力のみ働き、曲げ応力が働かないため、軽量で高剛性が得られる
とともに、分割振動による共振を分散する優れた特性の振動板を
実現します。NF06をはじめRS10Aなどフォステクスのプロ用モニター
スピーカーのウーハーにも採用されています。
・振動板材料は、木材パルプと非木材パルプを最適な比率で組み合わせ
たベース材と超高弾性カーボン・ファイバーやPBO、セルガイヤパルプな
ど高機能材によるハイブリッド構成で最適化し抄造。ウーハーの振動板と
して理想の剛性と内部損失を備え、金属系振動板に迫る伝播速度を実現
しています。
・磁気回路は、振動系の振幅を安定させるため、よりフォースファクター
の変化が少ない設計。微小信号入力時から大入力時まで変化の少ないリニ
アな追従性を確保し歪の発生を抑制するとともに、ポールピースに
銅キャップを配置することで電流歪も低減しています。
・エッジはUDRタンジェンシャル形状を採用。
Up/Down Roll Tangential edge の略で、アップロールとダウンロール
をタンジェンシャル面で結合した構造です。HR振動板と共に
フォステクスのプロ用モニタースピーカーのウーハーに採用されています。
●　複合構造の板材使用 国内生産エンクロージャー
自然で豊かな響きを再現するために、初代GX100（2009 年2 月発売）
から続く基本理念を踏襲し、板材として安定した強度と形状を保ち、
自然な振動減衰とほどよい響きを持つMDFを基に、表面をオレフィン系
シートで化粧仕上げした積層合板材を貼り合わせて使用しています。
ユニットを支えるバッフル板には厚さ20.5㎜、天地左右側板には
17.5 ㎜を使用して適度な剛性を確保しつつ響きと余韻を揃えました。
裏板は振動とその収束が適度となるように14.5 ㎜としました。

■主な仕様
●形式：バスレフ型
●使用ユニット：16 cm ウーハー、25 mmドームツイーター
●再生周波数帯域：45 Hz ～ 42 kHz（-10 dB）
●出力音圧レベル：85 dB/W（1 m）
●インピーダンス：8 Ω
●最大許容入力：100 W(MAX.)
●クロスオーバー周波数：1,500 Hz
●外形寸法：250 (W) x 368 (H) x 339(D) mm（グリル含む）
●質量：10.8 kg（グリル含む）
●材質：MDF
●仕上げ：オレフィン系化粧シート貼り
●付属品：グリル×1、クイックマニュアル×1、安全上のご注意
